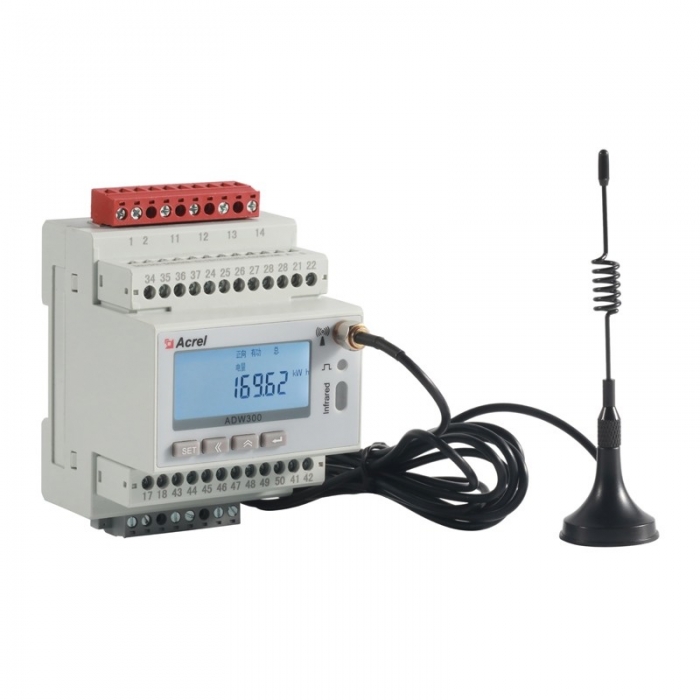

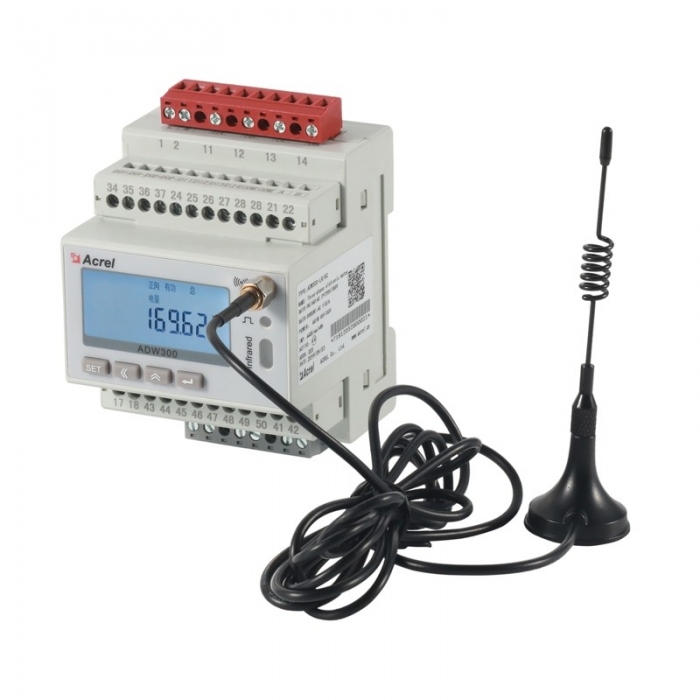

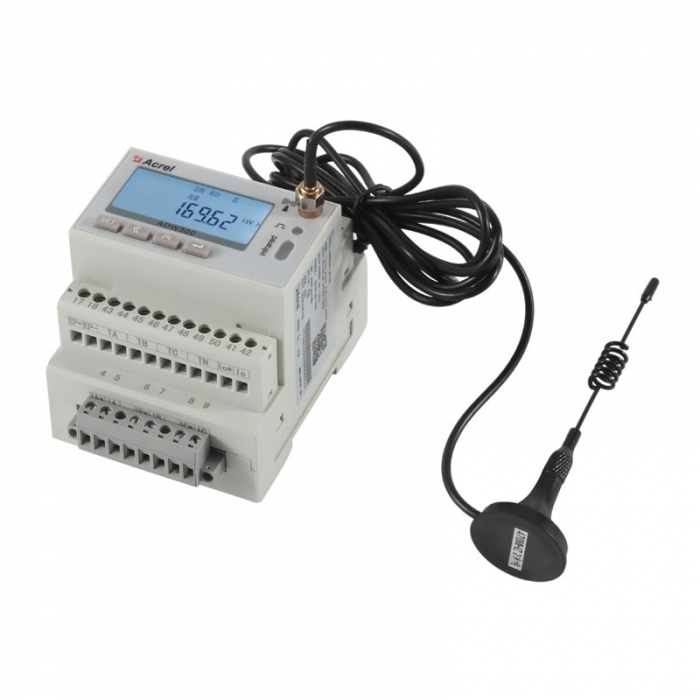

ADW300系列660V/690V三相多功能電表導軌式電流功率網絡電力儀表復合監控儀采用交流采樣技術,能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。 并且可選通訊方式多,可支持 RS4...
立即咨詢ADW300系列660V/690V三相多功能電表導軌式電流功率網絡電力儀表復合監控儀采用交流采樣技術,能分別測量電網中的電流、電壓、功率、功率因數和電能等參數。 并且可選通訊方式多,可支持 RS485 通訊和 Lora、NB、4G、wifi 等無線通訊方式,增加了外置互感器的電流采樣模式,從而方便用戶在不同場合進行安裝使用。
1、 支持LCD液晶顯示,可按鍵設置
2、 支持正反向有功、無功電能計,四象限無功電能,支持2套時段表、4個時區、14個日時段、4種復費率電能;
3、 支持上12月歷史電能(包含各費率電能);
4、 支持三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率測量;
5、 支持上三月極值及發生時間(包括三相電壓、電流、功率、合相功率的極大值和極小值);
6、 諧波測量,電壓、電流總諧波以及2-31次分次諧波測量;
7、 電壓、電流相位角,三相電壓、電流不平衡度測量,支持4種需量及發生時間統計;
8、 支持4路測溫;
9、 支持4路DI、2路DO,開關量輸出可配合控制開關或者實現報警輸出功能;
10、 支持1路剩余電流測量;
11、 支持過壓、欠壓、過流、缺相、過載、溫度過高、不平衡度、諧波過高等報警功能,并可配置對應的DO輸出;
12、 支持停電上報;
13、 支持RS485通訊,4G、NB、WIFI、LORA等無線通訊方式,其中4G、NB、WIFI可以實現MQTT協議,HTTP協議,TCPIP透傳等多種網絡協議接入。
軟件結構
660V/690V三相多功能電表,本儀表 RS485 與 LORA 通訊采用 MODBUS-RTU 協議或 DL/T645 規約。
ADW300 支持 RS485 通訊、LORA 通訊、NB、4G 及 Wifi 通訊。關于 NB、4G 及 Wifi 通訊的具體協議,可與我司 相關人員聯系獲取。

開口互感器
AKH-0.66/K-Φ系列開口電流互感器,產品外形美觀,安裝、接線方便,主要用于電力運維及用電改造項目,一般輸出為 AC 5A 標準信號,具有體積小、精度高、帶載能力強、安裝方便等優點,為用戶改造項目節省人力、 物力、財力,提高效率。
1,適用于0.66kv等級以下的電纜型電流互感器

2,適用于0.66kv等級以下的銅排母排型電流互感器




①開口電流互感器安裝前必須將其二次與電表(或其他測量裝置)接好,確保互感器二次沒有開路;
②將所有接好二次線的開口電流互感器放置現場,等待安裝;
③若現場一次母線為電纜,可進行帶電安裝;若一次母線為銅排,則帶電操作對操作者要求熟練程度比 較高,且要求做好絕緣防護措施;
④安裝互感器時,鐵芯切面處不得有雜質、灰塵等異物落入,以免影響互感器性能。
