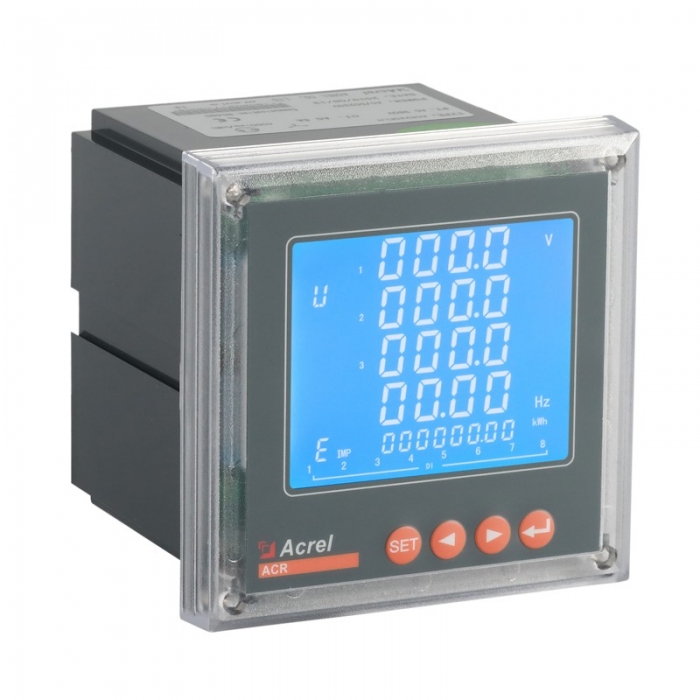

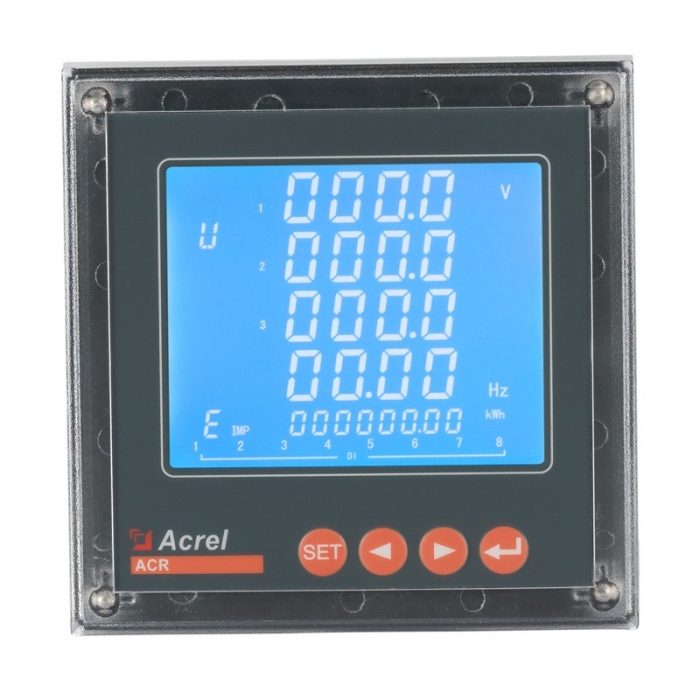

　　ACR系列嵌入式三相諧波電能表多次諧波測量網口是針對電力系統、工礦企業、公共設施、智慧建筑等電力監控、智能控制、計量考核的應用場合設計的高精度、高可靠的智能配電儀表產品。該系列儀表具備全電量參數測量、電能計量和電能質量監測等功能，具有RS485通信接口，支持Modbus-RTU和DL/T645通信協議，可接入各類電力監控系統和能源管理系統。

　　該系列產品具有三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、遙 信輸入、輸出以及網絡通訊等功能，其中ACR230ELH/ACR330ELH 同時還具有電網波形實時跟蹤顯示和 SOE 事件記錄功能，主要用于對電網供電質量的綜合監控診斷及電能管理。

　　三相四線3CT

　　通訊組網

　　系統應通過智能電力監控裝置、通訊網絡和計算機軟件，實現供配電系統在運行過程中的數據采集、運行監視、事故記錄和分析、繼電保護等，完成企業的安全供電、用電管理和運行管理。系統應由站控管理層、網絡通訊層和現場設備層構成。

嵌入式三相諧波電能表多次諧波測量網口提供異步半雙工 RS485 通訊接口，采用 MODBUS-RTU 協議，各種數據信息均可在通訊線路上傳送。理 論上在一條線路上可以同時連接多達 128 個網絡電力儀表，每個網絡電力儀表均可設定其通訊地址（Addr）。 通訊連接建議使用屏蔽雙絞線，線徑不小于 0.5平方毫米。布線時應使通訊線遠離強電電纜或其他強電場環境。

　　選型

　　注：

　　1：諧波測量 2~42 次在頻率 45~65Hz 范圍,精度為 1%，諧波測量 43~63 次在頻率 50Hz，精度為 2%；

　　2：3 相 4 線時，電壓角度、電流角度才有效。

安裝尺寸（單位：mm）

　　ACR220ELH/ACR230ELH

　　ACR320ELH/ACR330ELH

信號端子：“5，6，7，8，9，10”為輸入電流信號的端子號；“1，2，3，4”為輸入電壓信號的端子號；“44，45”為中性線電流輸入的端子號。

儀表輔助電源及通信端子:“12，13”為輔助電源端子號，“21,22”為通訊端子號，“60，61”為第 2 路通訊 端子號。

價格請聯系管理員詳談！
